# 索引目錄

1.安裝前的準備

之后將USB線接到計算機的USB接口上，X15213打開電源開關之后，計算機可以識別到USB。

1.1 計算機及配件準備

空間光調制器（SLM）是被計算機識別為一臺普通顯示器來控制的，計算機將相位"顯示"到SLM上（所顯示的圖片每一個像素的灰度值[一般為0~255]對應著相應液晶單元的相位調制值[0~2π]）， 所以需要計算機除了連接顯示器的接口之外，還有空余的DVI視頻接口。

產品設計的接口是DVI接口，建議使用原裝顯卡帶DVI接口的臺式機。也可以轉接為其他接口，（但是由于其他接口沒有鎖緊裝置，可能會導致連接不穩定，碰到接線時有小概率斷開連接導致儀器重啟）。

計算機常見的視頻接口類型有DVI、HDMI和VGA.

選項一：帶有DVI接口的計算機可以直接使用;

選項二： 對于帶有HDMI接口的計算機，需要配備一個HDMI轉DVI的轉接頭；而VGA不是數字傳輸方式，是模擬傳輸方式，所以使用VGA接口和相關轉接頭，SLM會不工作。

選項三：如果計算機上只有VGA接口，可以配備一個支持DVI接口的外接顯卡，插在計算機的USB口上。（聯系工程師獲取推薦型號）

1.2 光路準備

1.2.1 對于簡單驗收SLM，暫時沒有使用計劃的用戶，可以不用準備光路

1.2.2 對于想要簡單搭建光路測試儀器調制效果或者學習儀器使用方法的用戶，可以準備簡單的光路，所需元件有——一臺激光器、擴束裝置（例如透鏡組，將光斑大小擴束到所需調制的大小且滿足SLM光強閾值的大小）、偏振調節裝置、激光觀察卡或相機（可見光波段根據實際情況可以用光屏代替）。

1.2.3 對于有明確測試目的和內容的客戶，請根據實驗設計搭建好SLM的前置光路，準備好所需元件，做好實驗計劃。

1.3 注意事項

1.3.1 通用注意事項

SLM為精密儀器，請輕拿輕放，小心操作。使用環境請避免震動。謹防異物或液體進入儀器。

不要觸碰或劃傷液晶窗口，如果液晶窗口在使用過程中落上灰塵影響實驗效果，請用含有乙醇的擦鏡紙清潔。（不影響實驗效果的情況下不建議清潔液晶窗口。）

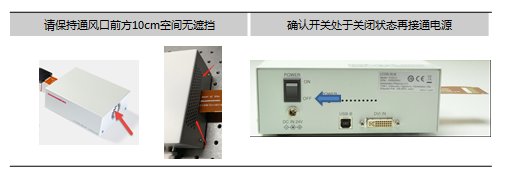

整機型號（X15213系列）的電源線需要接地，否則會有漏電危險！不要遮擋控制箱的通風散熱口，在接通電源之前，請先確認開關處于關閉狀態。關機時請先關閉開關，再斷開任何連接線。

請小心操作FPC線，不要彎折，謹防利物劃傷。

1.3.2 光強注意事項

當心被SLM反射、衍射的激光，防止激光傷害。請采取必要的保護措施，例如遮擋光斑或佩戴激光護目鏡。

禁止使用超過SLM光強閾值承受范圍的激光直接照射液晶窗口，脈沖激光需要注意平均功率密度閾值和峰值功率閾值。一般要求-01，-07，-08系列平均功率密度小于1W/cm^2; 其他介質鏡型號要求小于3W/cm^2; -03系列小于40.7W/cm^2; 水冷系列（R/L）可以在水冷的情況下承受100W或更強的光強。特定型號在特定激光器下的閾值有可能高于上述一般值，且脈沖激光還需考慮峰值功率密度。

具體型號的閾值參數請見：

http://share.hamamatsu.com.cn/specialDetail/730.html

您也可以將您的激光器波長、平均功率、重復頻率、脈寬、單脈沖能量等參數（也可直接發送datasheet）發送至qx@hamamatsu.com.cn咨詢。

1.3.3 水冷型號注意事項

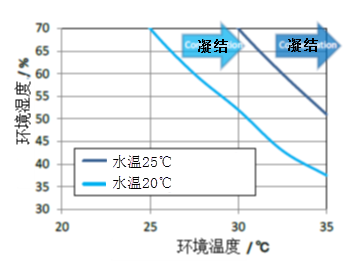

最大水壓不得超過0.3MPa, 推薦使用25℃的軟水，使用時保持流速在0.5L/min以上（水冷管外徑φ6mm，內徑φ4mm）。（如果使用硬水，則可能會沉淀出礦物質，并導致流道堵塞。）

不推薦使用去離子水，熱沉為銅制，去離子水會溶解銅，長時間使用會造成損傷。

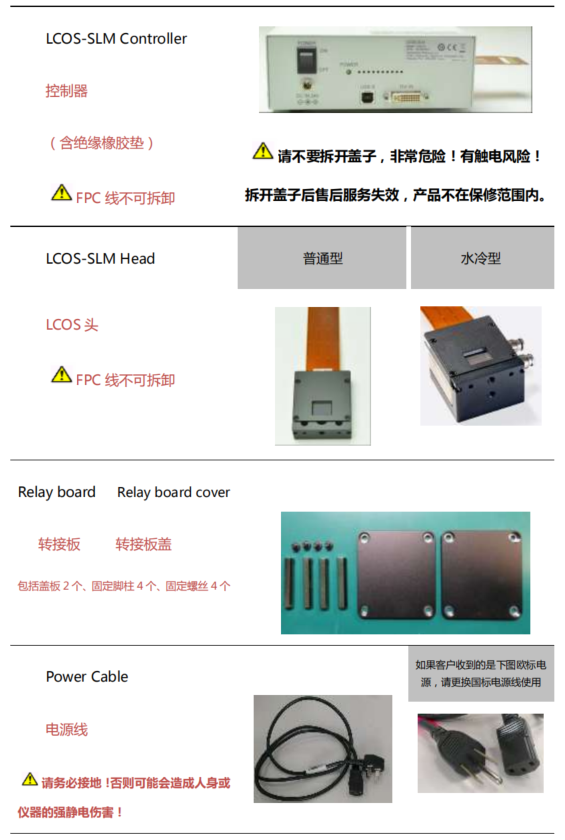

2.到貨拆箱配件清單

3.安裝和驗收方法

3.1 硬件安裝方法

a. 在安裝過程請保持窗口上的保護貼紙完好，在不使用的時候及時將保護貼紙貼好。

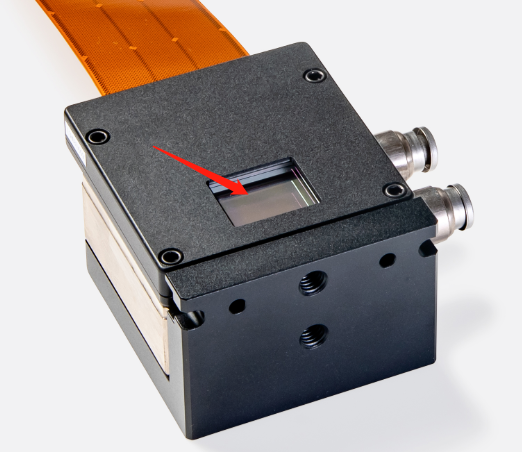

不要觸碰SLM的工作區域（窗口）

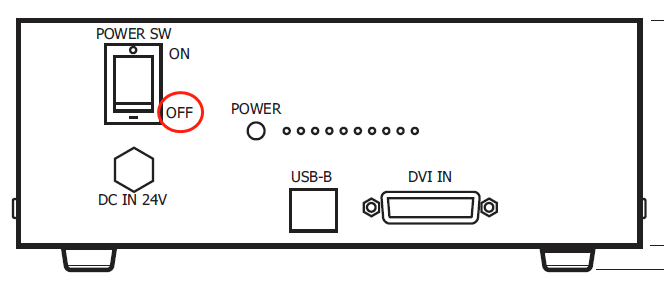

b. 在接線前確保控制器開關關閉。

拆裝任何部分、插拔電源線、插拔電源適配器之前，請確認電源開關已關閉。

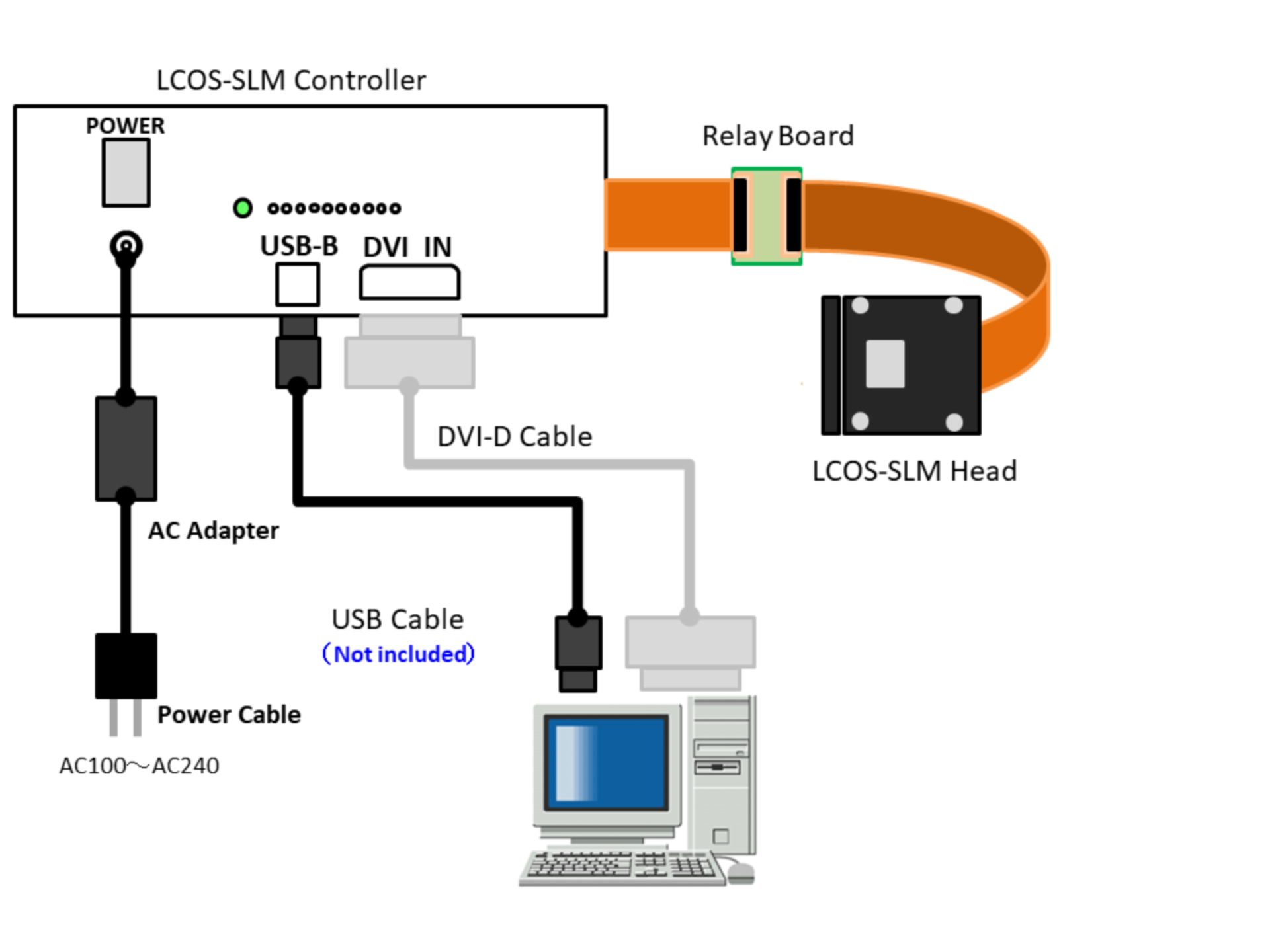

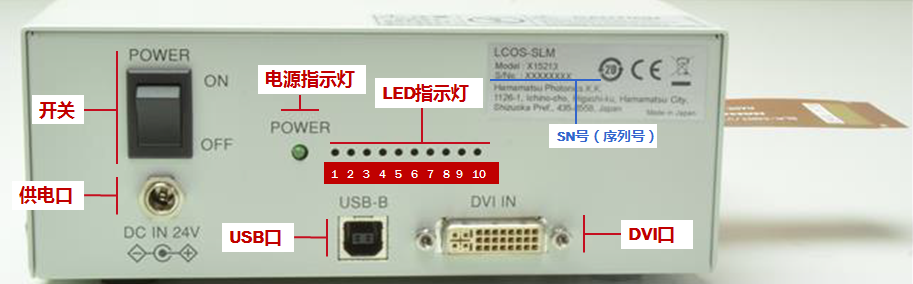

c. 按照?qǐng)D示連接接線（各插口均為防呆設計，確保用戶不會接錯），USB 和 DVI 兩種方式 任選其一，DVI 接口所對應軟件功能較多，USB 接口液晶刷新速度較快（USB 線不隨貨提 供，為選配）。

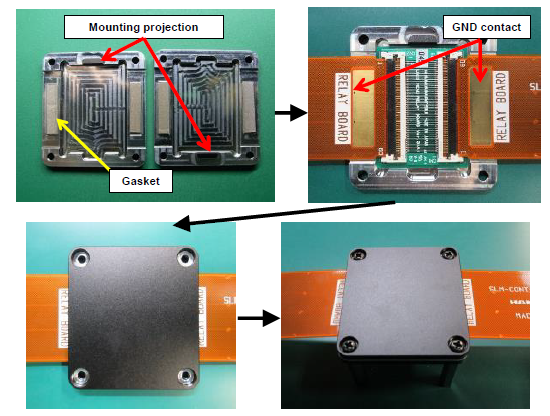

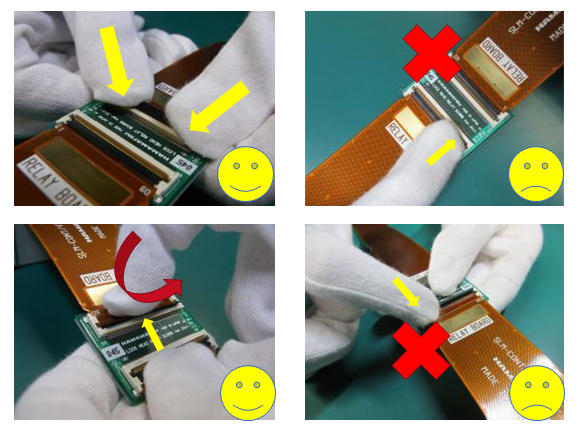

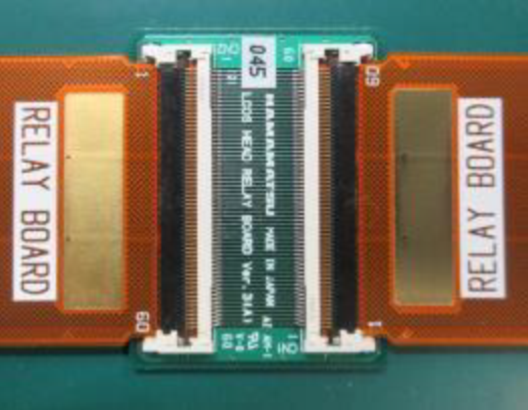

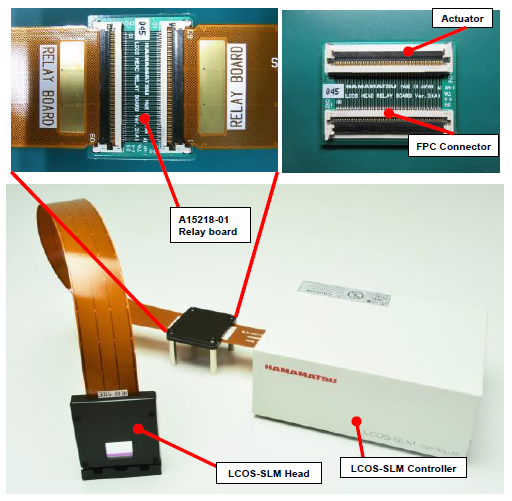

連接 LCOS 頭和控制器的 FPC 線時，將寫有"RELAY BOARD"的一面朝上，接入轉接板， 如下圖。將 FPC 線推到底，然后按下黑色翻蓋將其鎖緊。 在掀起或按下黑色翻蓋時， 不要只對黑色翻蓋的一端施力，防止斷裂。按下時請同時按住黑色蓋兩端或中間，抬起時請 使用指尖從中間抬起，不要使用任何硬質工具。

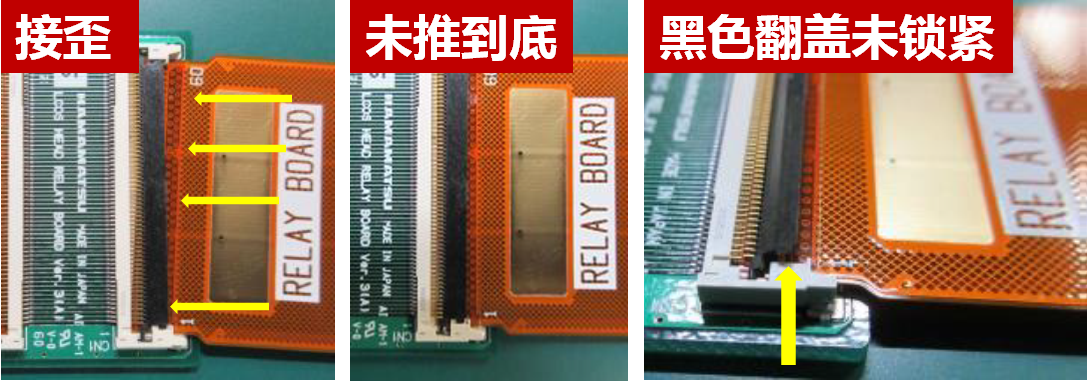

如果 FPC 線沒有正常連接，設備可能不能正常工作，例如下圖非正常連接情況。

接好后，請蓋上轉接板上的蓋子，否則周邊的設備可能會受到電磁影響。

d. LCOS 頭的支桿安裝方法。

拆裝任何部分、插拔電源線、插拔電源適配器之前，請確認電源開關已關閉。

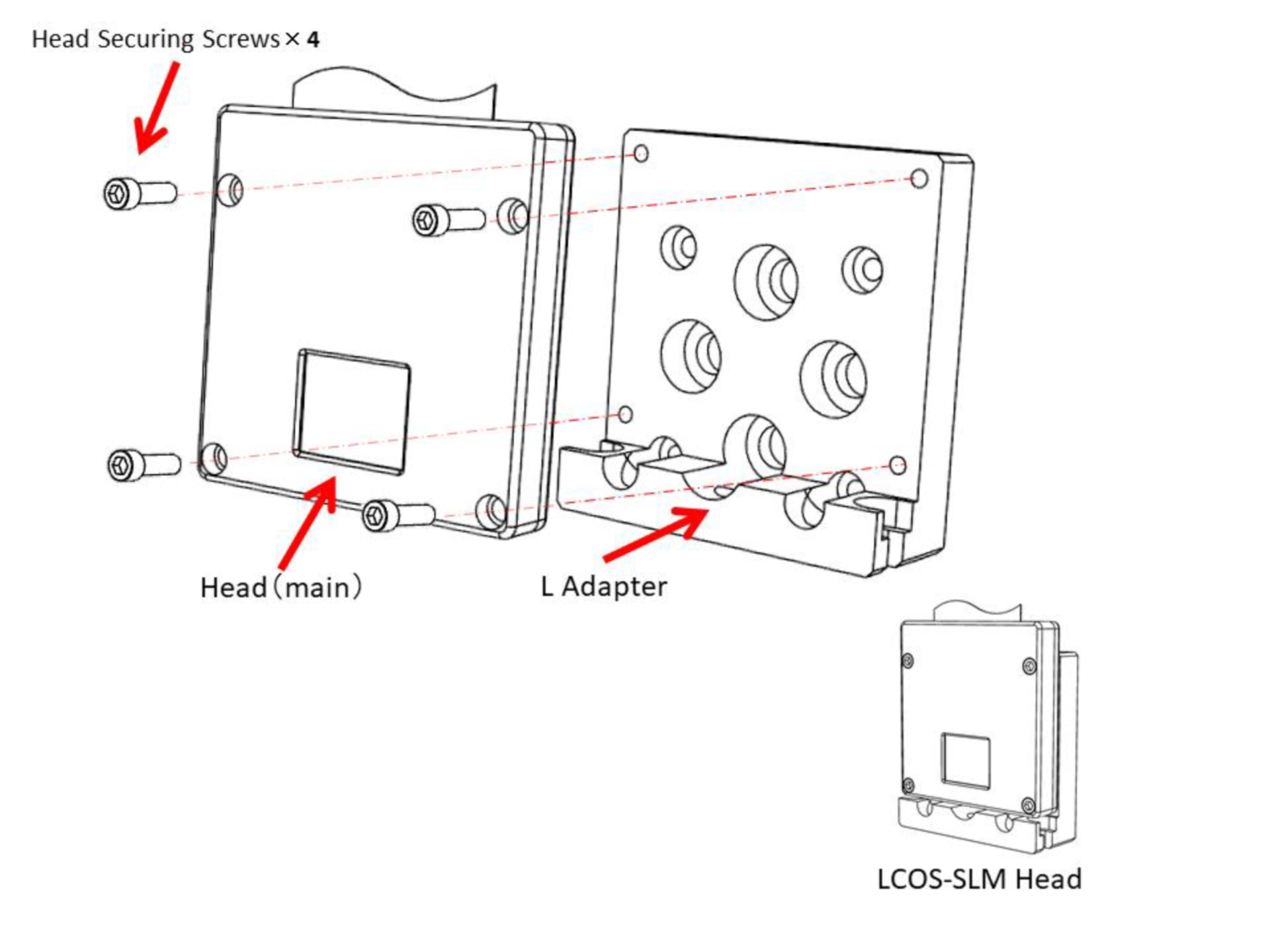

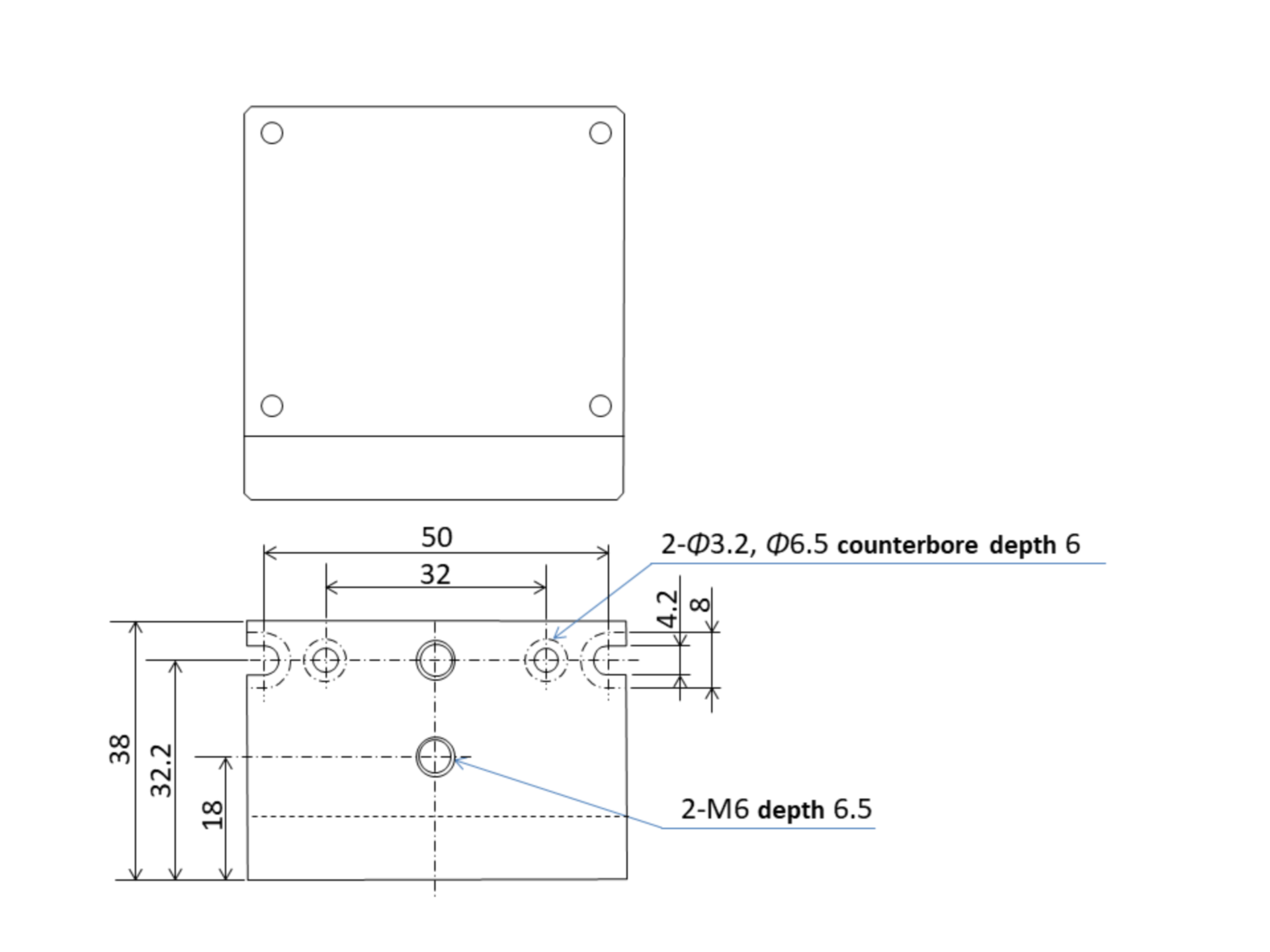

LCOS 頭配有一個 L 型底座，底座下面配有 M6 的螺孔，可以安裝 M6 光學支桿。

將L型底座從LCOS頭上拆下后，請注意表面沒有異物后再擰上，如有異物可以用干布擦拭。安裝時請均勻地?cái)Q緊四個螺絲，如果擰緊不均勻，硅基板可能會由于受力不均而損壞，不在保修范圍內。

請不要拆掉LCOS頭背面的四個螺絲，拆掉后產品不在保修范圍內。

3.2 （僅適用于水冷型號 R/L 系列）水冷管的安裝方法（共 3 頁，非水冷用戶可跳過）

a. 如上圖所示為 R 型號（L 型號同理），連接水冷管前請確認水冷機和 SLM 均處于關 閉狀態，操作時請小心防止水潑濺到儀器上。將 LCOS 頭放置在平穩的操作臺上，將水 冷管插入 LCOS 頭上的水冷管接頭上，并確認連接緊密，水冷管已經推到底

b. 打開水冷系統，確認水循環正常并且無漏水

b. 在接線前確保控制器開關關閉。

c. 確認水流狀態，連接 SLM 并開機，保持流速大于 0.5L/min.

當有激光照射到 LCOS 工作區域時，禁止停止循環水，否則 LCOS 頭可能會發生嚴 重的損傷。

d. 使用完畢后，關掉 SLM 及水冷機，以及一切相關儀器。

e. 確保循環水已經停止，斷開水冷機與水冷管的連接。

f. 向一個水冷管內充氣，直至另一個水冷管沒有水流出為止，排空 LCOS 頭水冷系統中 的水。

g. 將 LCOS 頭拆下，放置在平穩的操作臺上，按下水冷管接頭上的密封圈，取下水冷 管。

h. 如果需要長時間儲存，請將水排空，待儀器干燥后方可儲存。

i. 水冷型號 LCOS 頭的 L 型底座尺寸如圖。

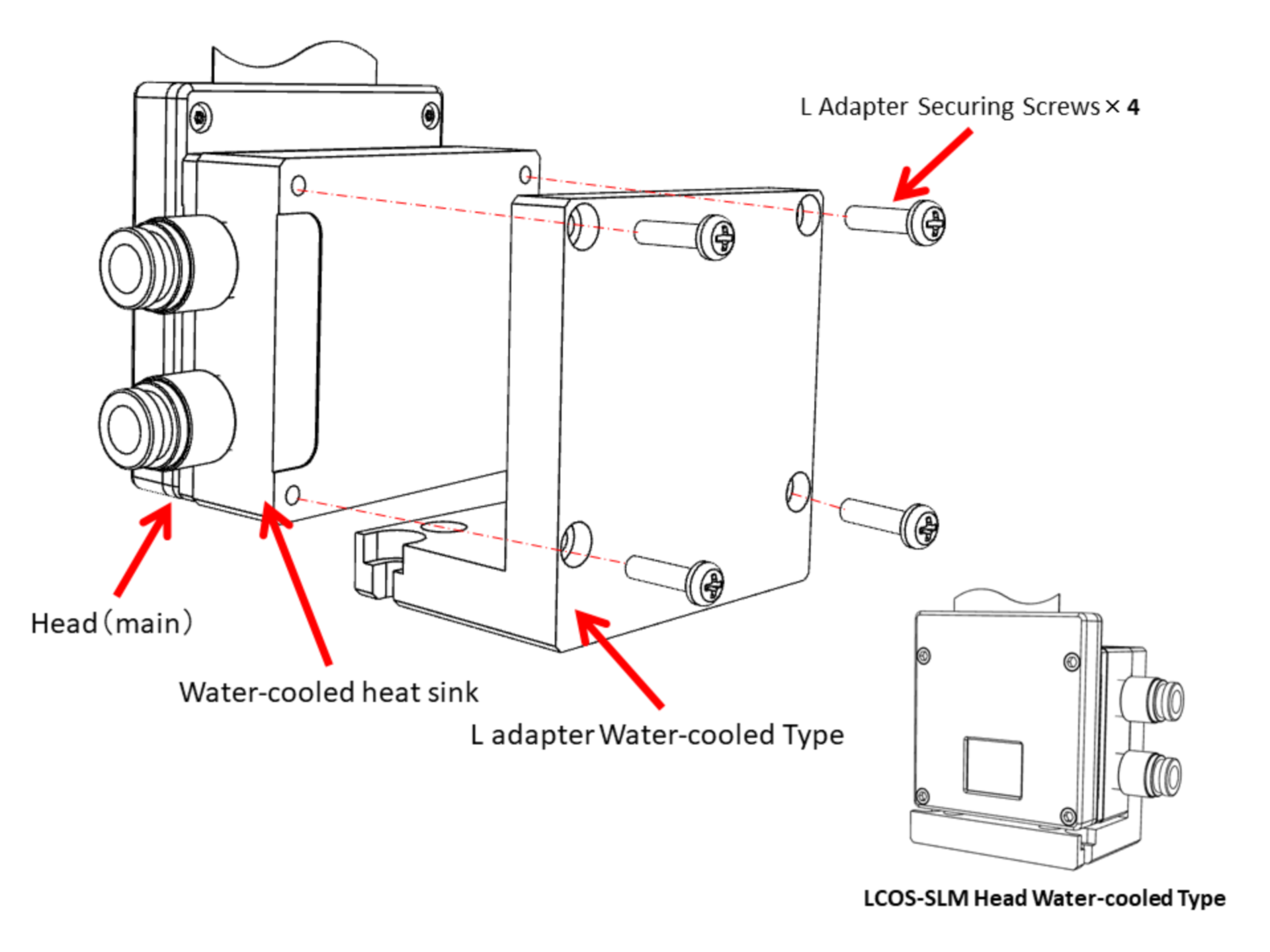

j. 如果要使用底座上的安裝孔，需要先將帶水冷熱沉的 LCOS 頭拆掉。使用螺絲刀 擰掉 LCOS 頭背面的緊固螺絲。將帶水冷熱沉的 LCOS 頭從 L 型底座上拿掉，將 L 型底 座固定在光學平臺上，用干布擦拭 L 型底座的表面，使用緊固螺絲將 LCOS 頭裝到 L 型 底座上。

LCOS 頭上的熱沉（Heat sink）非常重。操作時請小心，摔落引起的強撞擊會對 LCOS 頭造成嚴重?fù)p傷，由此引起的問題不在售后保修范圍內。請小心操作！

3.3 軟件安裝方法

3.3.1 設置第二顯示器

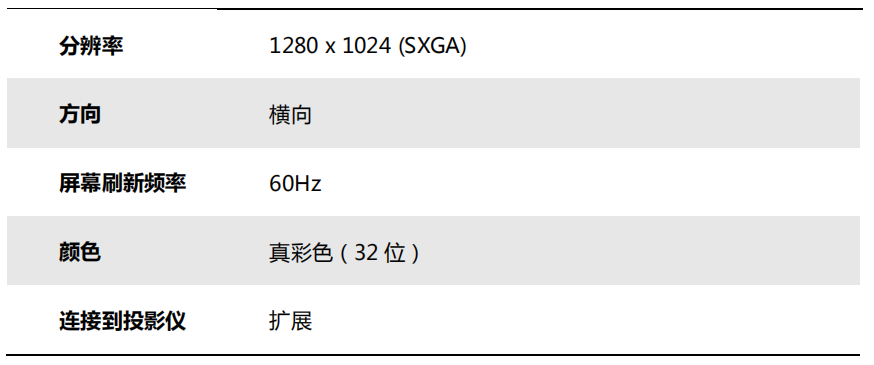

a. LCOS-SLM 正確連接之后，會被計算機識別為一臺顯示器，所以需要對其進行相 關參數的顯示設置，如果計算機原來有一臺顯示器，則 SLM 被識別為"第二顯示器 (2nd monitor)". 將參數按照下表設置。

*有的計算機會自動識別這些參數，并將其顯示為"不可修改（灰色）"，此時只需確認，無需設置。

b. 設置第二顯示器完成之后，打開控制器上的開關。

c. 請等待約20秒后， power電源指示燈常亮，LED指示燈熄滅，此時儀器處于預熱狀態，可以使用，但是精確度不穩定。

d.儀器會預熱10分鐘，預熱后可進行高精度調制。

3.2.2.1 LCOS control v3.0軟件

a. 軟件安裝

光盤中可以看到軟件說明書"K51-B60175_LCOS-SLM Software_Manual.pdf"供參考。

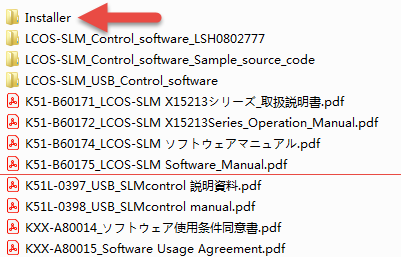

首先進行軟件的安裝，打開"Installer"文件夾。

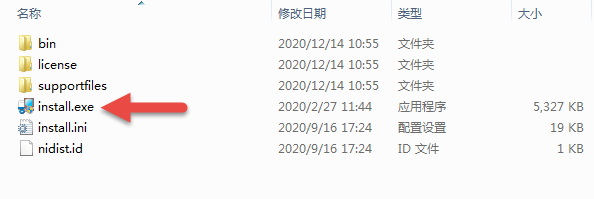

打開安裝程序"install.exe"

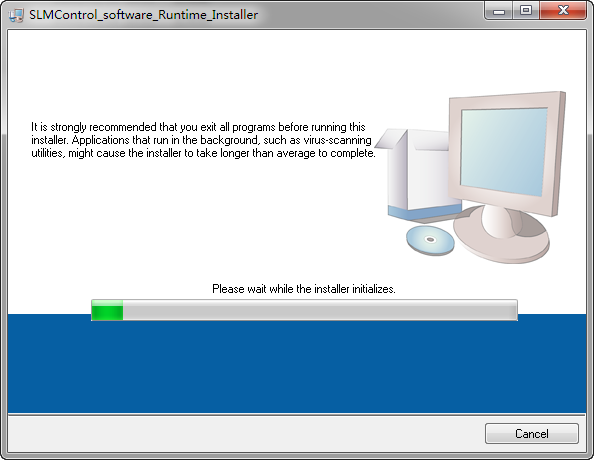

點擊確定之后等待安裝程序初始化。

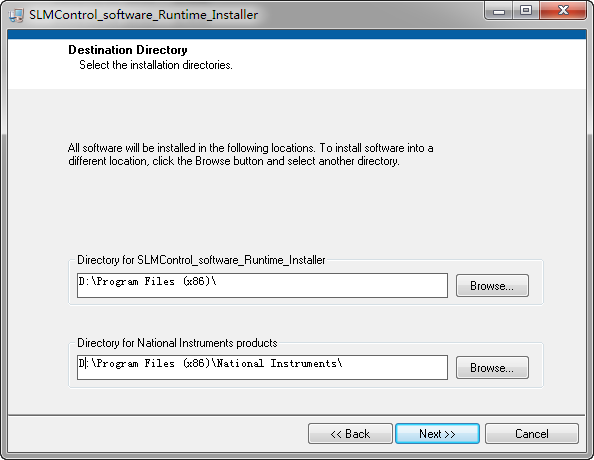

選擇安裝位置

安裝過程需要等待幾分鐘，安裝完成后點擊"Finish"，此時完成了LabVIEW Runtime的安裝，"LCOS-SLM Control software"和"LCOS-SLM USB Control software"均可正常使用，另外"LCOS-SLM Control software Sample source code"文件夾中提供LabVIEW和Python兩種開發例程。

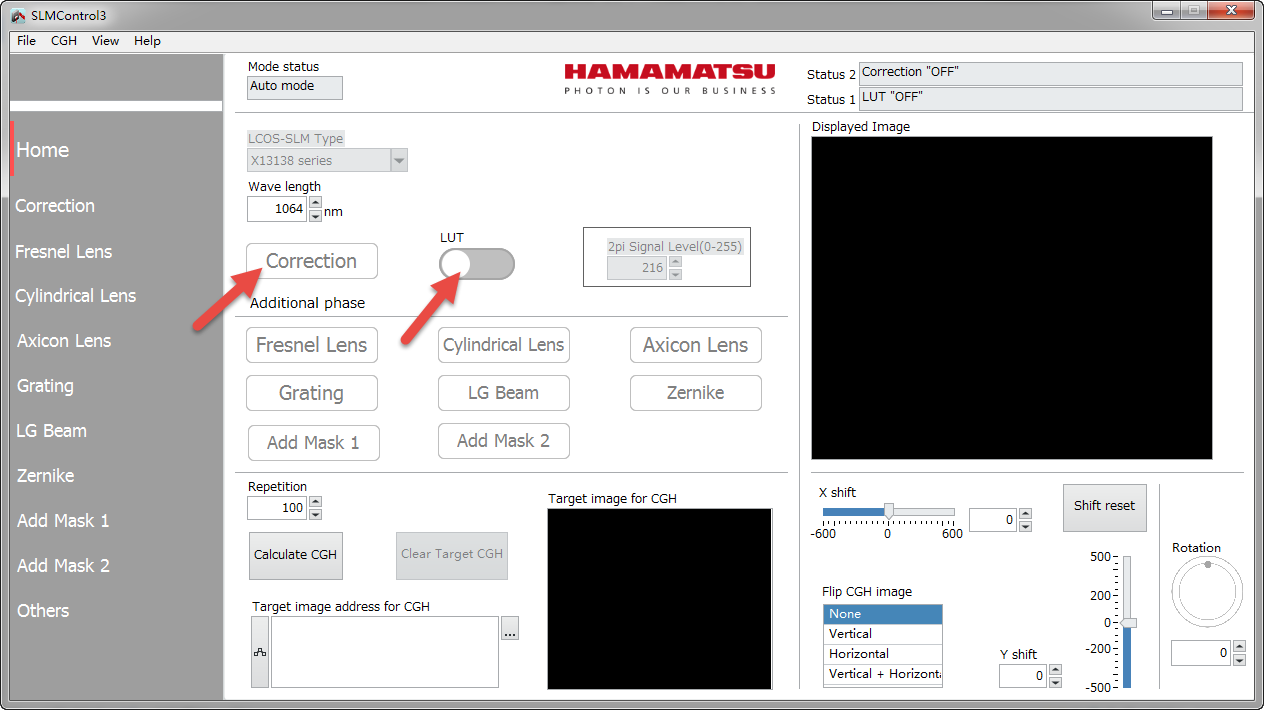

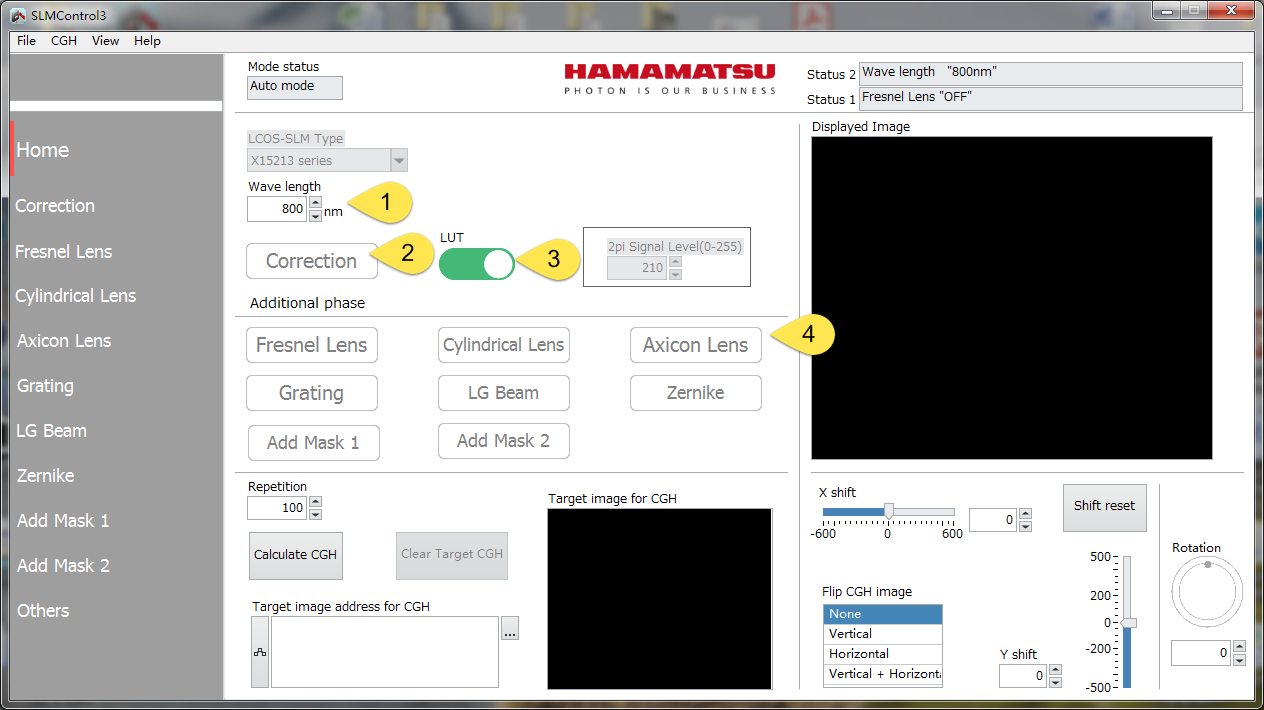

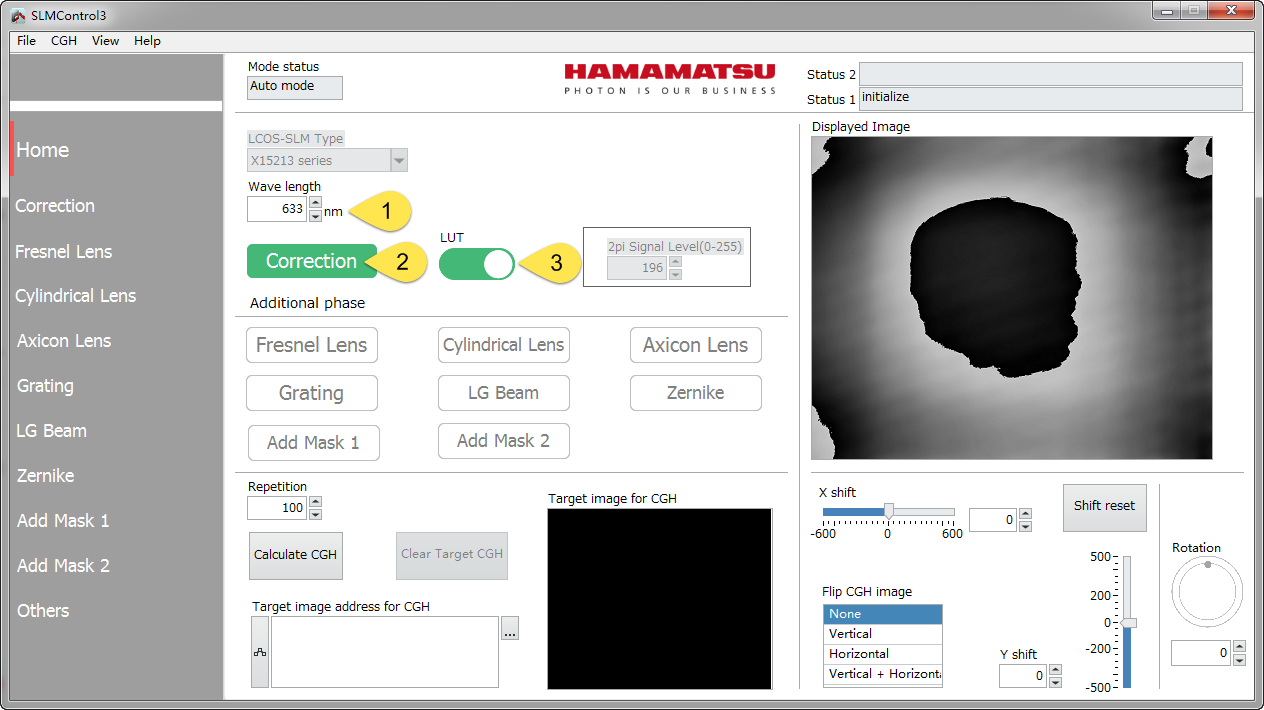

b. 打開軟件后，界面如下：

首先將波長設置為入射LCOS的激光中心波長，correction是否開啟請參考下面說明，然后確認LUT開啟。

Wavefront correction 功能是針對SLM本身的表面平整度進行的矯正，LCOS的表面平整度是通過測量有效區域內最高點和最低點之間的差值（最大偏移量），取PV(峰-谷）值的rms. 然后針對不同的波長繪制出一張correction map圖片，在出廠時隨設備一起提供給客戶，包括了參數內所有波長的對應矯正圖。（測量方法詳詢qx@hamamatsu.com.cn.） 使LCOS在原有高精度的調制基礎上，消除儀器本身的最后一點誤差。因?yàn)闉I松LCOS自身的調制精度和穩定性非常高，所以這個矯正在大部分應用中（如CGH相關應用）不需要添加，也有一部分用戶（如某些OAM應用）需要添加LCOS本身的波前矯正以消除其影響。

軟件中還可以對Wavefront correction進行Offset設置，目的是將0到2π的突變位置（相位圖0和255交界的位置）移動到影響最小的位置，例如當突變位置在激光照射范圍內時，或在校正圖案的中心附近時。

c. 之后您就可以使用軟件的全部功能了。使用方法可以參考文件中的軟件說明書"K51-B60175_LCOS-SLM Software_Manual.pdf". 也可以直接在軟件中探索。

d. Add mask功能暫不支持x-shift, y-shift和rotation, 請使用（http://share.hamamatsu.com.cn/documentDetail/1855.html）中的方法對加載的相位圖進行這類操作。

3.4 驗收方法（無光路）

a. 完成上述軟硬件安裝后，雙擊打開軟件，將 correction和LUT關閉（此時觀察效果最明顯），如圖。

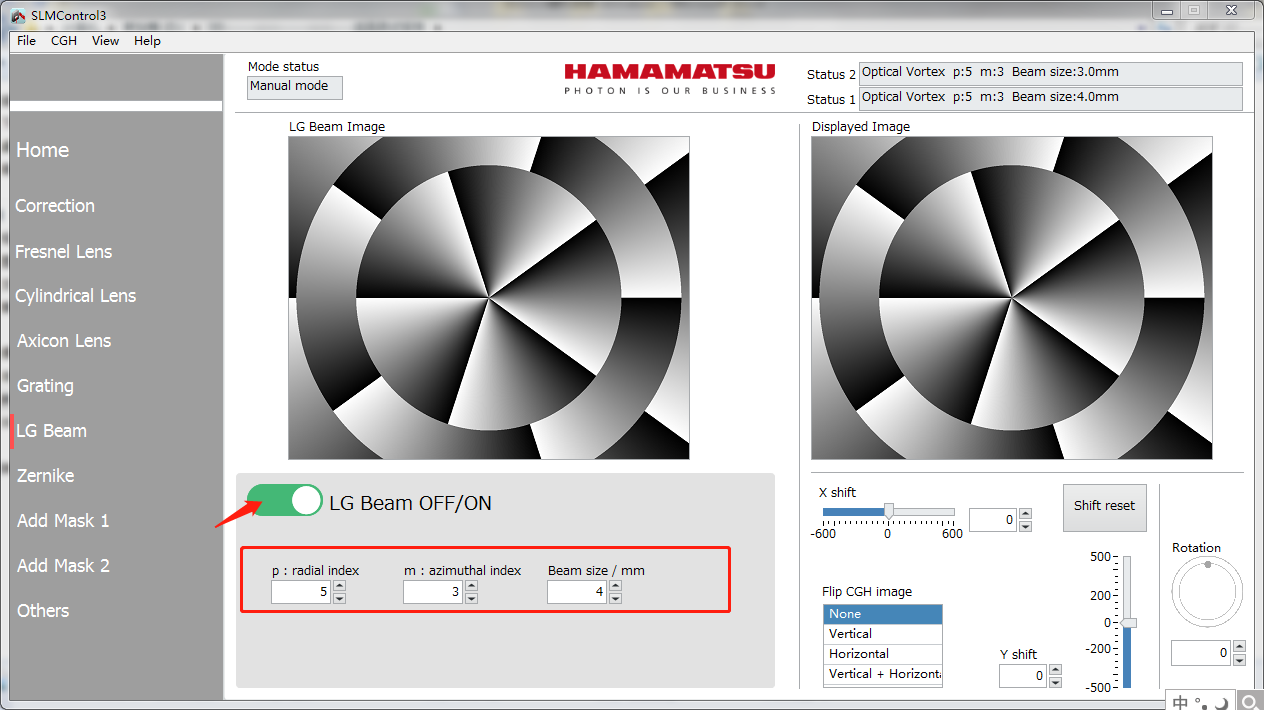

b. 加載LG Beam任意參數，例如下圖。

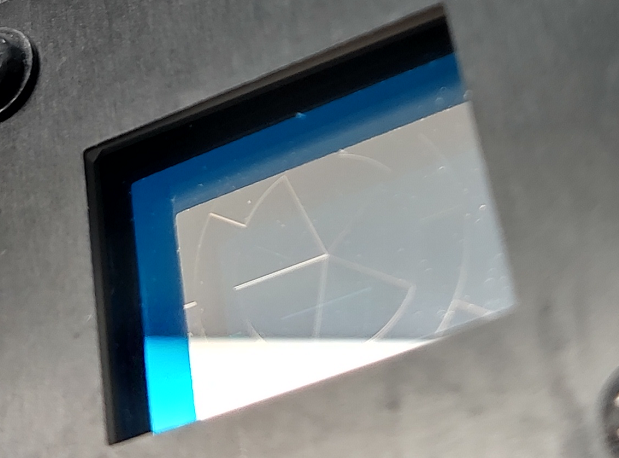

c. 轉動SLM到一個合適的觀察角度，可以觀察到液晶的排列顯示出圖片中的圖案，證明儀器正常工作。

3.5驗收方法（CGH加簡單光路）

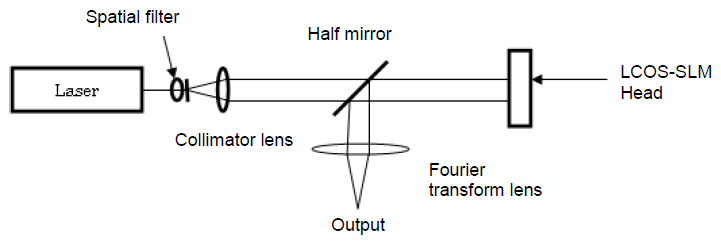

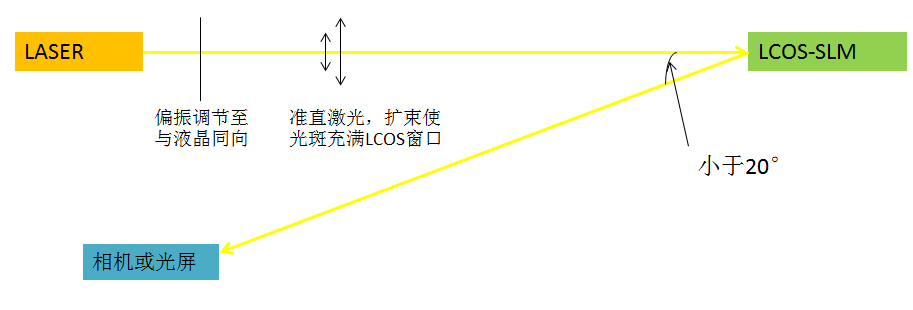

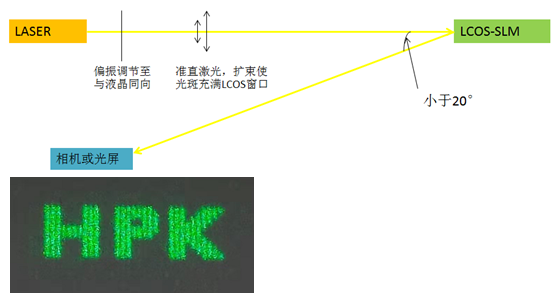

a. 按上圖所示搭建簡單光路，注意光強閾值，完成軟硬件安裝，關閉Correction（CGH應用中關閉波前矯正光斑更清晰），打開LUT，設置LUT波長。確認Additional phase中所有選項關閉。

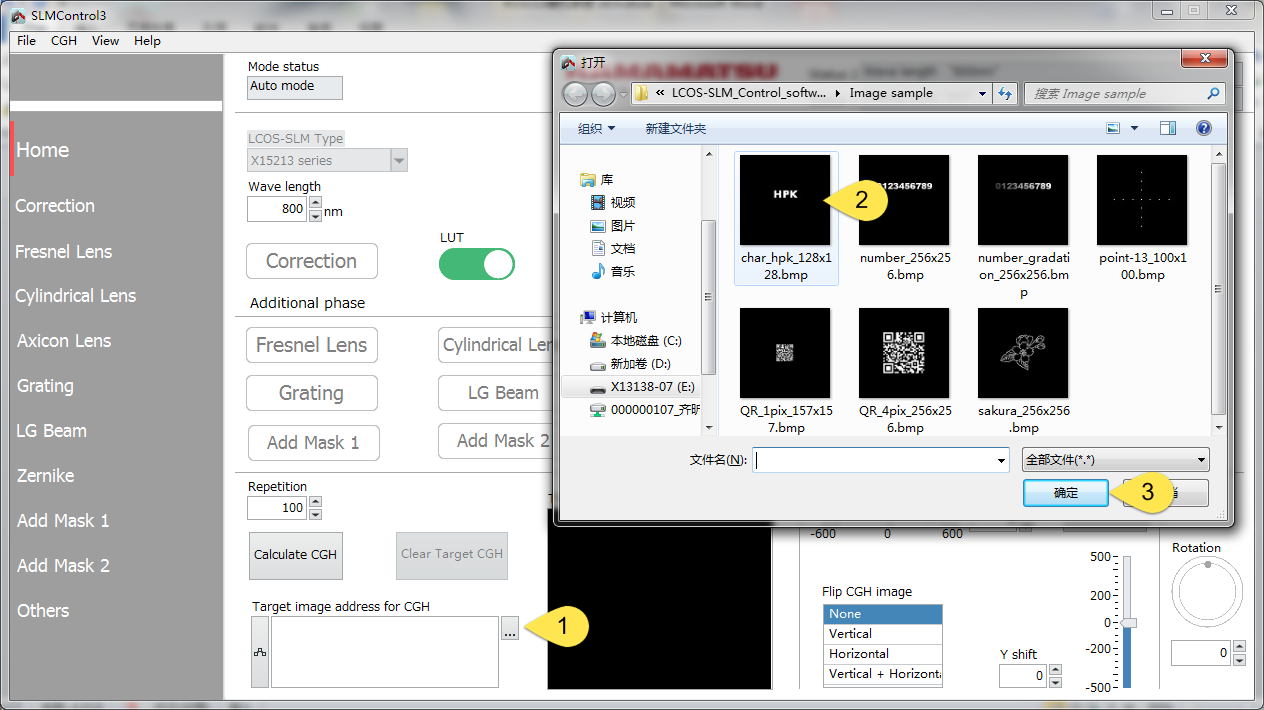

b. 點擊Target image address for CGH右側的按鈕，在彈出的窗口中找到軟件安裝包文件夾中"LCOS-SLM_Control_software_xxxx（SN號）"的子文件夾"Image sample", 選中第一張圖片"HPK"，點擊確定。

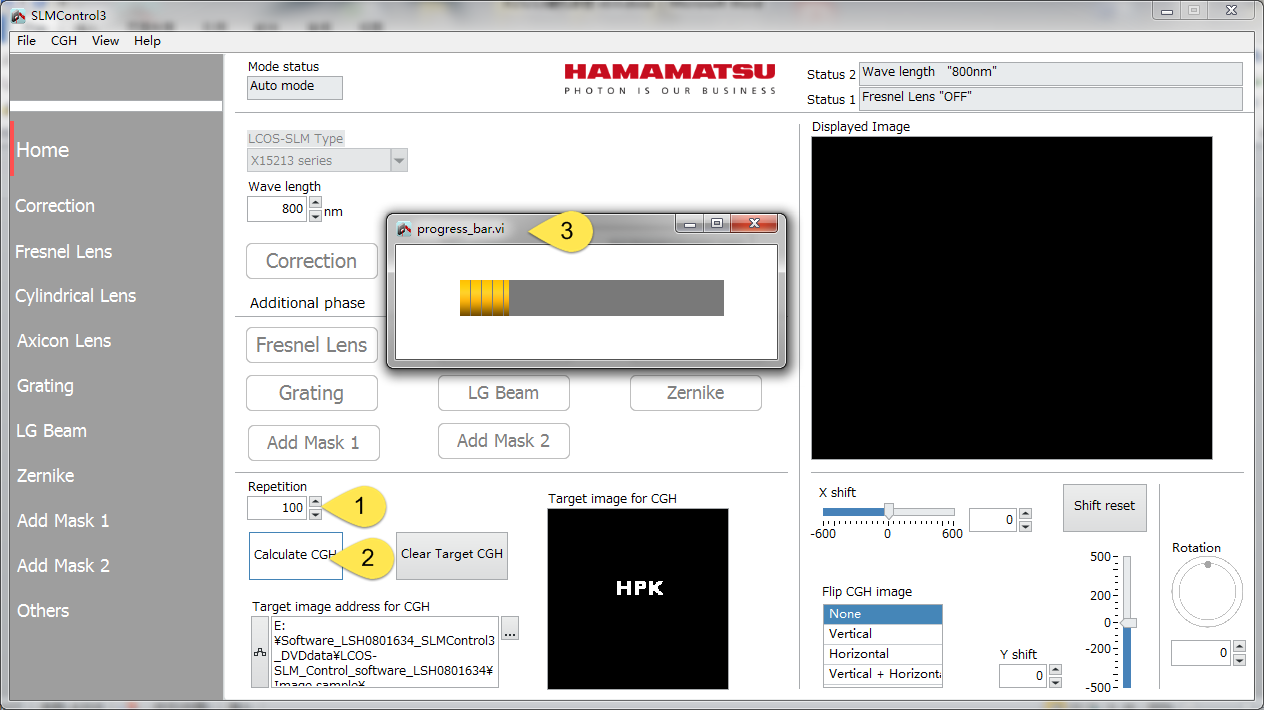

c. 設置Repetition數值（Repetition是指IFTA迭代次數，數值越大計算時間越長，對計算機內存要求越高。），點擊Calculate CGH，等待進度條走完。

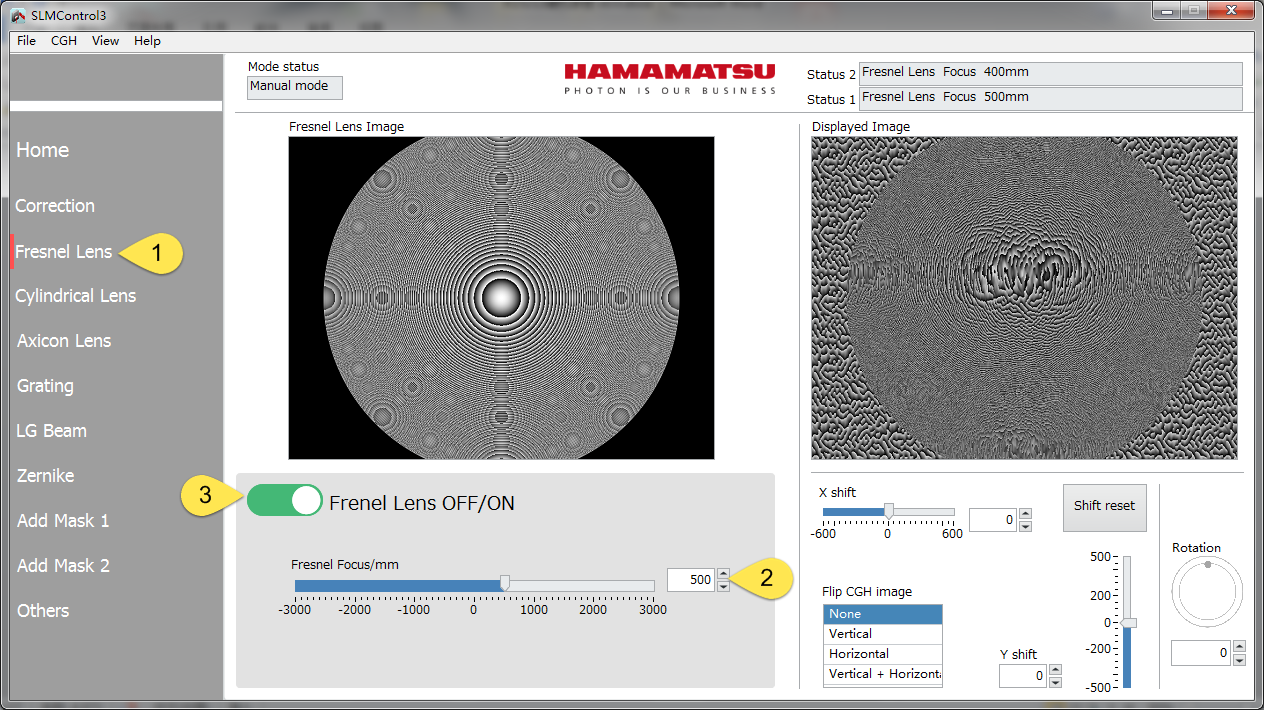

d. 點擊Fresnel Lens. 設置Fresnel Focus/mm為+500. （聚焦為正值，發散為負值）將Fresnel Lens OFF/ON開關打開。

e. 此時在距離SLM大概500mm的位置，就可以看到清晰的HPK圖像了。這步證明SLM工作沒有問題，就可以完成驗收了。如果光斑HPK字樣不清晰，請參考文末"常見故障排除"最后一條關于LUT的調節。

4.使用說明

4.1 光路搭建注意事項

·入射SLM的光為平行光,入射角小于10°

·入射光強禁止超過SLM的閾值

·建議準直后入射SLM，同時使光斑擴束，盡量充滿SLM窗口。

（使光斑充滿SLM窗口的目的是充分利用更多的液晶單元，提高分辨率，但如果應用需要，在不超過光強閾值的情況下也可不充滿SLM窗口，例如光斑直徑φ2mm；或者超出SLM窗口在SLM前用光闌過濾，若不使用光闌，被SLM窗口外的機械部分反射的光可能會造成雜散光干擾。）

4.1.1 正入射光路

沿法線方向入射是可以通過光路實現的，但是需要使用分光器件（Beamsplitter）和偏振器件，而這些器件的加入會導致光路更復雜，同時造成大量的光能損失。

4.1.2角度入射光路

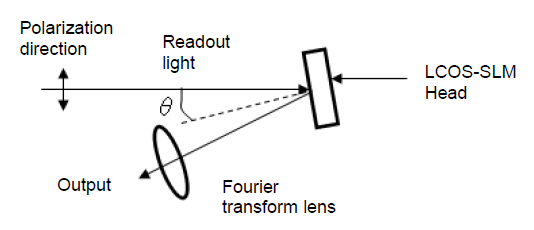

SLM為反射式，這樣我們?cè)谠O(shè)計光路的時候，通常使入射光和反射光（調制后的光）接近，但是稍微偏離法線（角度建議小于10°） 。

注意，持續時間Duration time/msec表示從PC上發送幀切換命令到執行下一個命令循環的等待時間。 根據PC的狀態，可能會發生幾毫秒的時滯。

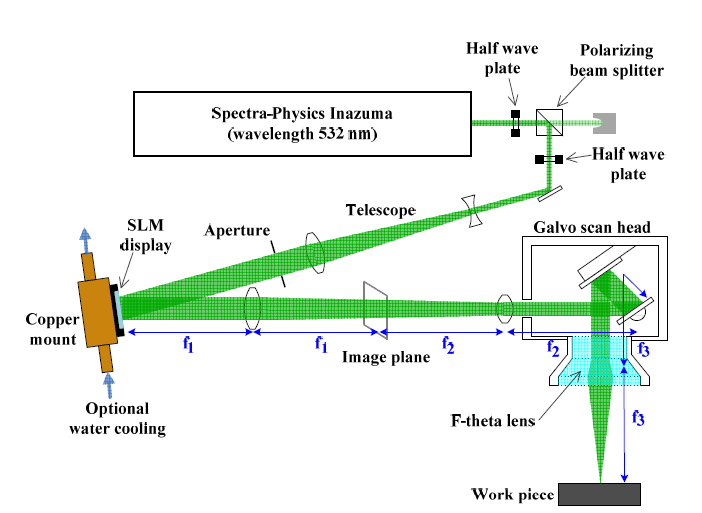

5.用于激光加工的光路搭建示例

在設計加工光路時，需要將SLM成像到光學系統的加工平面上，通常是成像到聚焦物鏡的瞳面上。由于SLM加載到加工光束上的相位/振幅分布會產生衍射，光束輪廓（作為傳播距離的函數）就會產生畸變。因此需要使用4f系統在瞳面處真實重現SLM調制的相位和振幅。

6. Trouble shooting 常見故障排除

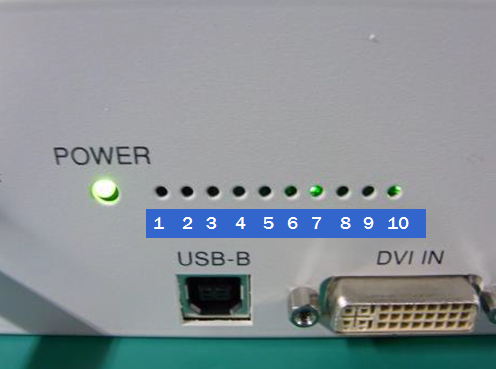

6.1 控制箱上LED7燈閃爍

該現象說明儀器處于DVI模式且沒有DVI信號輸入，請檢查以下幾項。

a. 確認DVI線（DVI-DVI, DVI-HDMI, 或DVI-USB）正確連接，并重新插拔DVI線。

b. 確認第二顯示器設置正確，計算機處于投影儀擴展模式，計算機未待機。

c. 某些計算機型號或顯卡型號可能不支持，可以更換DVI-USB外接顯卡嘗試（某些品牌外接顯卡需要安裝驅動，詳詢USB顯卡商家）。

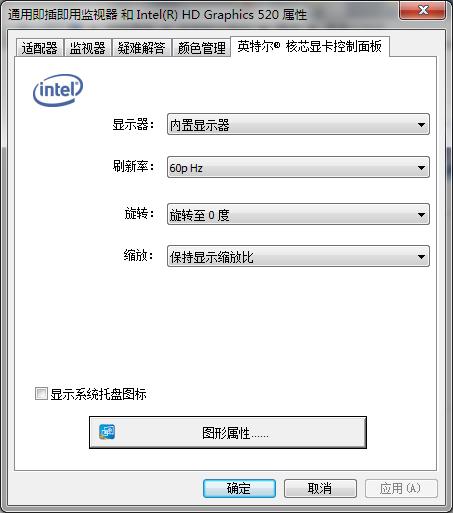

d. 由于Windows系統的顯示設置，導致無法正確發送DVI信號給SLM，設置顯卡選項為"保持縮放比"，如下圖。

6.2 無法正確對光進行調制

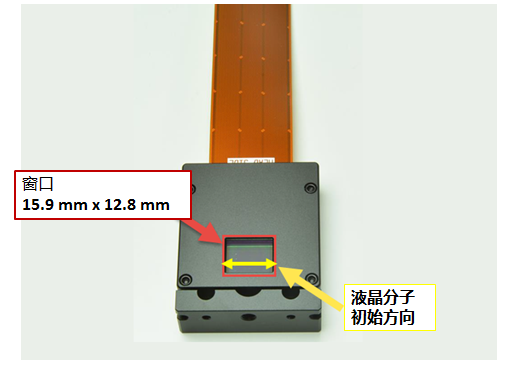

a. 檢查光路是否符合安裝說明中的要求，偏振方向是否和液晶同向（一般為水平方向）。

b. 檢查軟件是否安裝了儀器包裝內光盤里的軟件版本，如果是其他地方獲取的軟件，將導致調制不準確，需要校準，詳情咨詢?yōu)I松技術人員。

c. 檢查波長設置是否正確。

d. 檢查相位圖是否進行波長相關的校準，包括儀器波前矯正及LUT矯正，如果使用光盤中的軟件，按照軟件使用說明操作即可，如果使用其他軟件，請咨詢?yōu)I松技術人員。

6.3 計算機檢測不到第二顯示器

a. 如果是臺式機，檢查是否將儀器接在了正常工作的DVI接口上，如果是將其他接口（如VGA，HDMI）轉換成DVI接口的，因適配性的原因有可能不可用，建議更換有DVI接口的主機；如果是筆記本，檢查DVI-USB轉換器是否損壞，檢查轉換器的驅動是否正常安裝，如果不行，更換有DVI接口的臺式機。

b. 檢查儀器是否開機，是否連接正確。

6.4 液晶一半正常，一半亂碼或不顯示

FPC線沒有插緊，請關機后重新連接FPC線和轉接板，并蓋上轉接板蓋子。

6.5 inspection sheet 中的LUT值不正確

在DVI連接情況下，可能會由于計算機的護眼模式對視頻信號的調整，導致LUT值不準確。記下現在的LUT值。

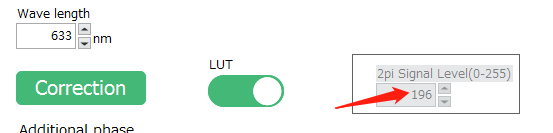

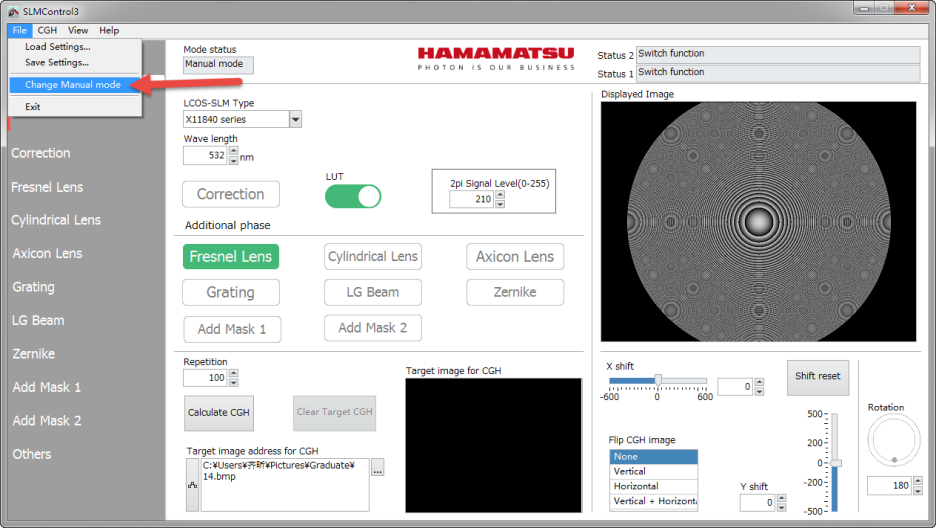

此時可以通過LG beam功能來判斷LUT值是否正確，調節LUT為手動模式。

嘗試不同的LUT值直到找到最優值，看是否和剛才記下的值一樣。例如使用一張白紙來觀察調制后的532nm光斑，p=4時下圖左為LUT值最優，圖右為LUT值偏差較大。

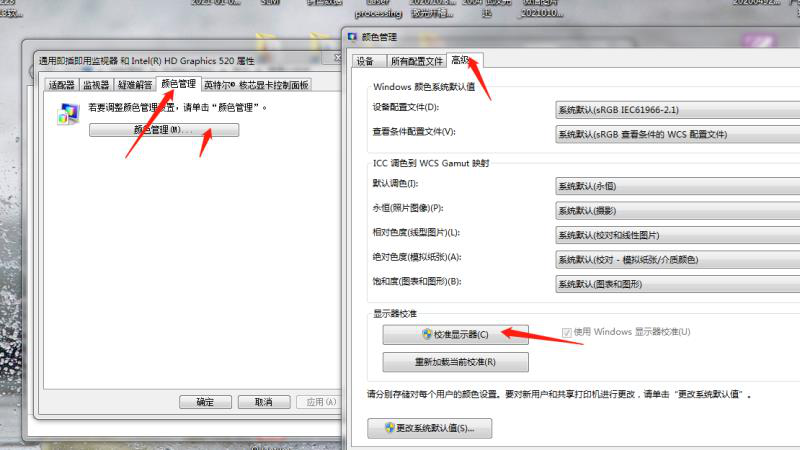

如果偏差值較大，請關閉電腦管家類軟件的護眼模式，并校準顯示器顏色（例如下圖一直點下一步）。
