Seya Namioka 結構真空紫外光譜儀
Seya Namioka 結構采用一片凹面光柵完成衍射與成像，包含角約70°。單反射面具備較低反射損失，最短適用波長可達30nm。儀器可配置入射、出射狹縫構成單色儀，采用全息校正光柵或非球面光柵進行像場校正時可搭配CCD等平面探測器使用。

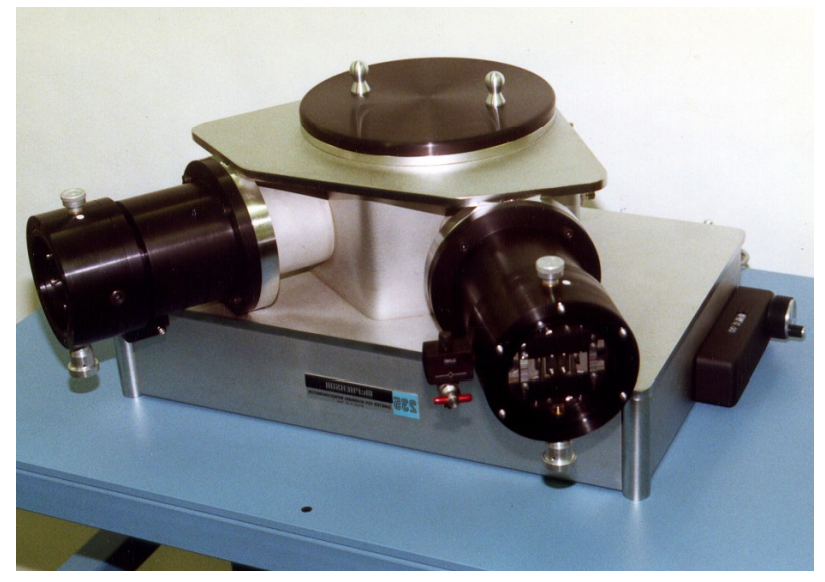

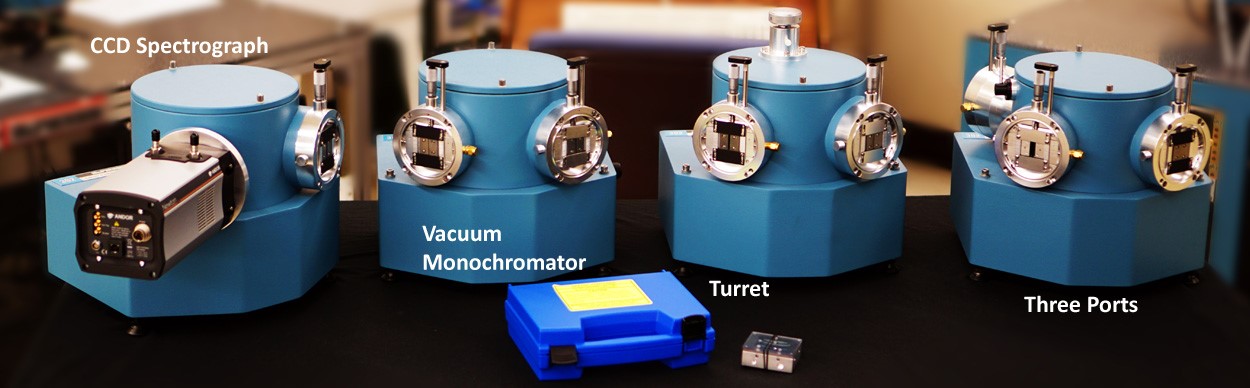

圖1 234/302 光譜儀的多種配置
234/302型200mm焦距S-N結構光譜儀是McPherson最暢銷的真空紫外光譜儀，目前更新為型號Monarch。光譜儀具備200mm焦距、F/4.5相對口徑，最短適用波長可達30nm、分辨率0.1nm。234/302 配備IV類像差校正的光柵，可作為掃描單色儀使用，也可配接CCD相機等多通道探測器作為光譜儀使用；支持雙光柵塔輪、雙入口或雙出口切換、雙級聯單色儀等擴展。標準型號支持1E-6 Torr 高真空，另可選擇不銹鋼腔體的超高真空型號。
產品特點
l IV類像差校正，可搭配CCD或MCP
l 200mm焦距，F/4.5大口徑
l 靈活配置及選項：雙光柵塔輪，多出（入）口，超高真空
主要參數
光學設計 | 像差校正Seya-Namioka，32°入射角 |
焦距 | 200mm |
相對口徑F/No. | 4.5 |
波長范圍 | 30nm ~ 550nm，取決于光柵 |
波長準確度 | ±0.1nm（1200g/mm光柵） |
波長可重復性 | ±0.05nm（1200g/mm光柵） |
狹縫 | 0.01 - 3mm連續可調 |
真空度 | 1E-6 Torr；可選UHV |
焦平面 | 25mm 寬 |
光柵選型表
刻畫密度 (g/mm) | 2400 | 1200 | 600 | 300 |
分辨率 (nm,FWHM) | 0.05 | 0.10 | 0.2 | 0.4 |
色散 (nm/mm) | 2 | 4 | 8 | 16 |
波長范圍 (nm) | 225 | 550 | 1100 | 2200 |
優化波長 (nm) | 80 | 140 | 140 | 140 |
140 | 300 |
光譜示例

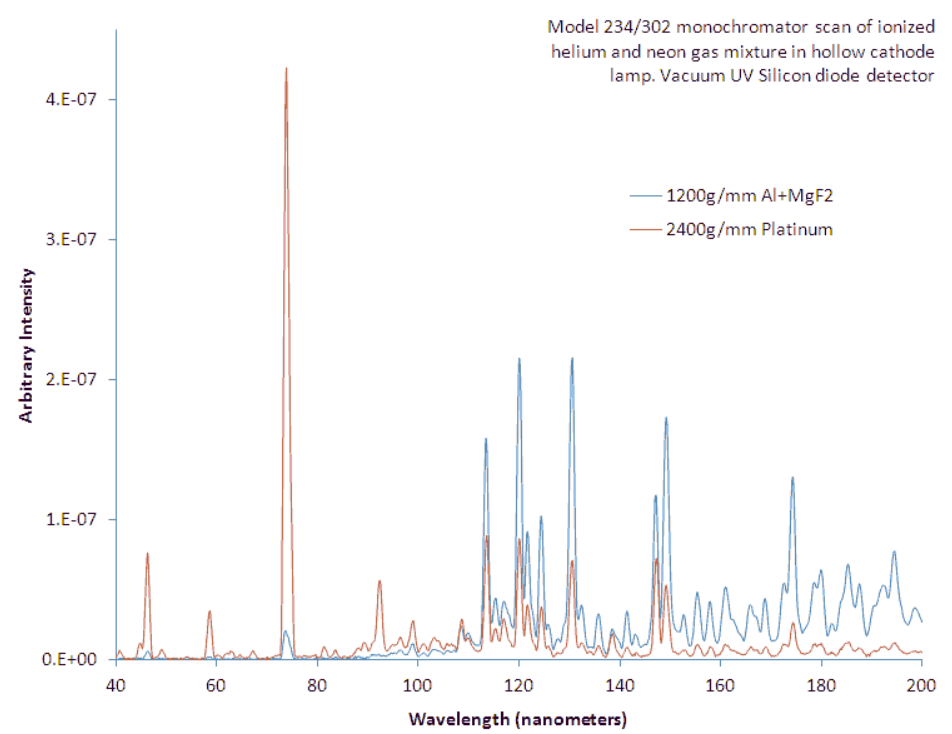

圖2 采用不同光柵獲取的He-Ne混合空芯陰極燈光譜
典型應用
l 真空紫外發光與激光
l 真空紫外可調單色光源
l 等離子體光譜診斷
l 紫外光電子能譜
更多型號產品
面向更高分辨率的需求，McPherson可提供500mm、1000mm長焦距的S-N結構光柵光譜儀，分辨率分別達到0.025、0.05nm。

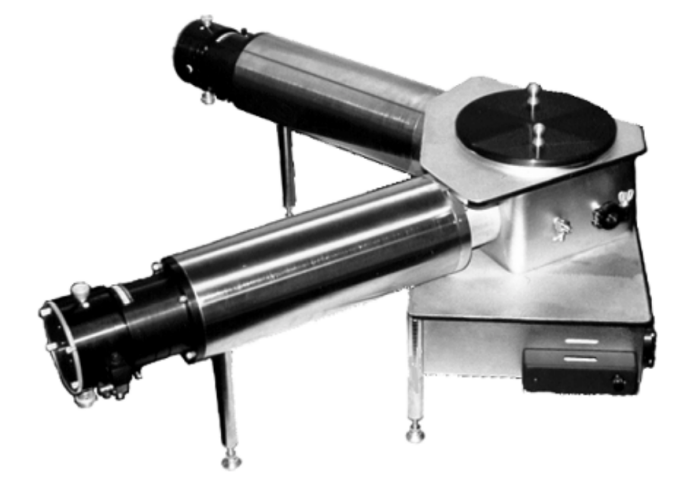

圖3 Model 235（左，500mm焦距）、Model 231（右，1m焦距）S-N結構VUV光譜儀
