iHR是imaging high resolution的縮寫，顧名思義，iHR系列光譜儀具有優秀的成像能力和高光譜分辨率。其精巧設計和獨特構造為成像光譜儀提供了很好的解決方案：優秀的成像質量、最大化光通量、消除二次衍射光、靈活&易于使用、高度的穩定性。

主要特點

· 優秀的成像性能

采用超環面反射鏡糾正散光；通過非對稱式光路設計和專利的光柵在軸掃描設計減少慧差和其他相差；聚焦鏡比準直鏡更大，使得整個平場范圍無暗角（在焦平面邊緣無光通量損失）。

· 消除二次衍射光

經計算機模擬優化的非對稱式光路設計，能精確優化定位光學元器件的位置，從而達到消除二次衍射光的目的。

· 靈活 & 易于使用

光譜儀出入口的可選擇性，各種類型的光柵，全系列的附件及相關軟件，使得客戶能夠定制化iHR光譜儀去實現任何一個實驗需求。

· 高度的穩定性

為光譜測量提供了一個長期穩定的平臺。采用高質量的材料和一體化鑄造的結構。驅動部分經過檢測和復檢以確保該系統符合我們的重復性和精度要求。

· 與CCD探測器匹配結合

憑借光譜儀的卓越品質，結合CCD探測器的制造技術，優化了CCD和光譜儀的設計。擁有全系列的大型小型CCD芯片可以與光譜儀匹配。探測器擁有開放電極、背照射、深耗盡及正入射等探測器，均帶有TE制冷或液氮制冷功能。

規格參數

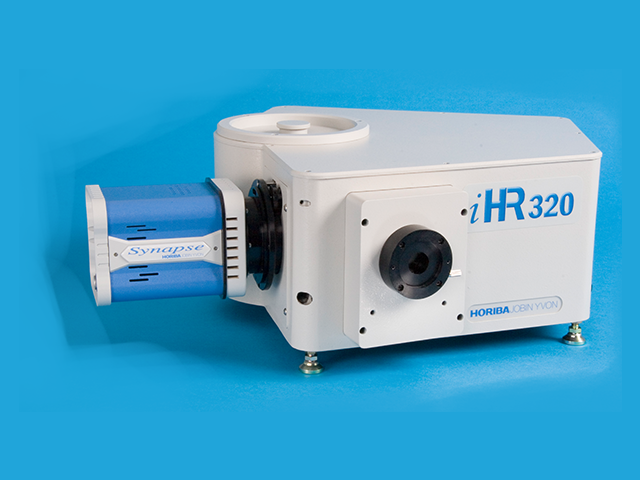

iHR320光譜儀

焦長：320mm

F數：f/4.1

分辨率：0.06nm

光譜色散：2.31nm/mm@500nm

光柵尺寸：68 mm×68 mm

雜散光：1.5×10^-4

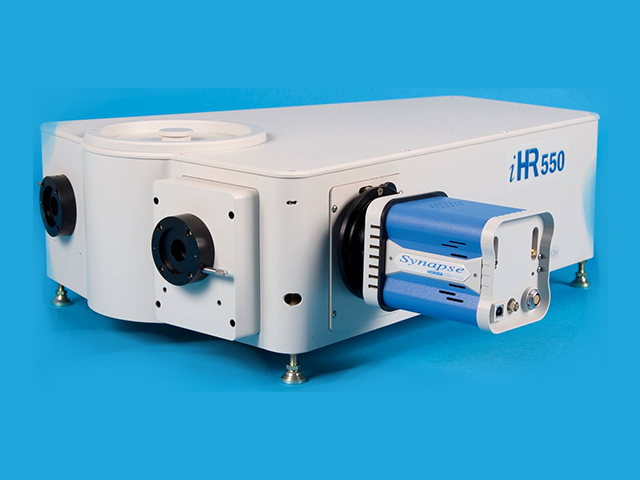

iHR550光譜儀

焦長：550mm

F數：f/6.4

分辨率：0.025nm

光譜色散：1.34nm/mm@500nm

光柵尺寸：76 mm×76 mm

雜散光：1×10^-5
